营口真空度开关测试仪内置国内外几乎所有真空灭弧室的测量曲线真空灭弧室由于其几何尺寸、材料的不同，当内部真空度和外加激励电源一定时，其放电电荷量是不同的，并且有相当的差异。为准确测量，对每一种真空灭弧室必须有对应的从电离电荷量到真空度推算曲线。我公司的专家通过与国内主要真空灭弧室生产厂家的密切合作，取得了几乎国内外所有真空灭弧室的电离电荷和真空度关系的数据，通过数学处理，将其特征参数送入本系列产品。因此，本系列产品内置国内外几乎所有真空灭弧室的测量曲线。这是国内外同类产品中的。4、漏电电流的处理对处于分断状态的真空灭弧室动触头加高压静触头端加负离子电流时，静触头端会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这些漏电的总和有更大的不稳定性和不可预测性。并且在数值上与10E—4Pa数量级的真空灭弧室的电离电流相当。我们采用二次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。5、判别完全漏气的真空灭弧室在本型机中，通过高压击穿的方式判别真空灭弧室是否完全漏气。

营口真空度开关测试仪性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-5～10-1Pa；3、电场电压∶ 30KV；4、磁场电压∶ 1800V；5、仪器精度： 5％；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。五．仪器的工作原理真空度测试仪框图如图1所示。

<营口>天正华意电气设备有限公司

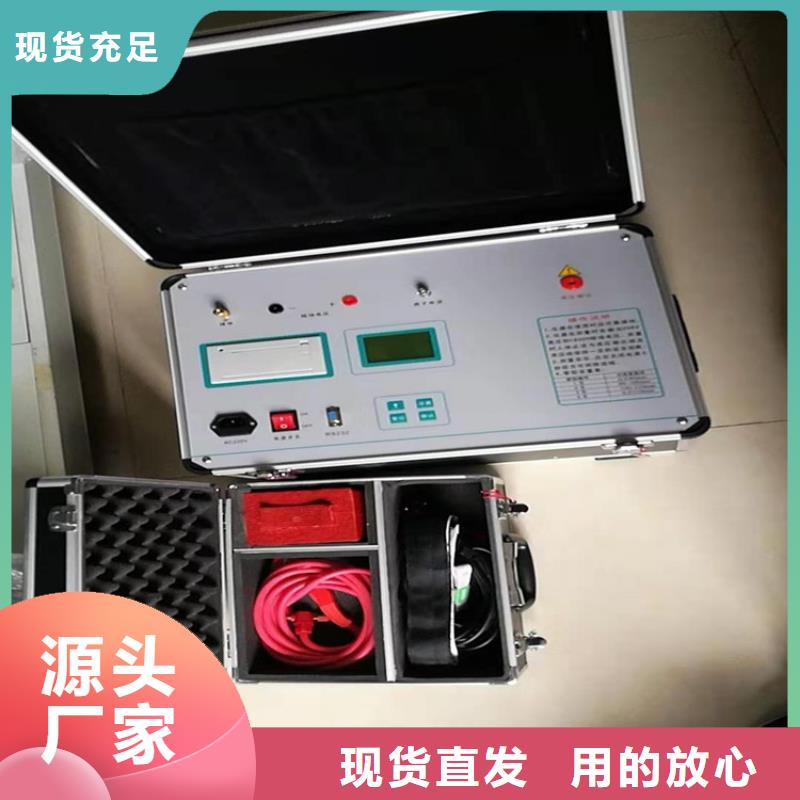

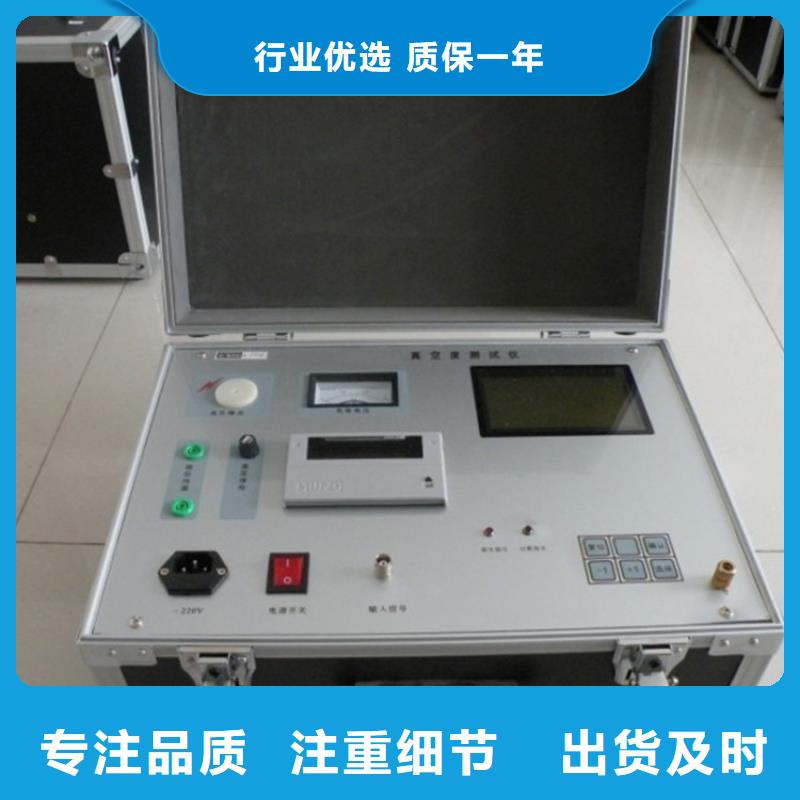

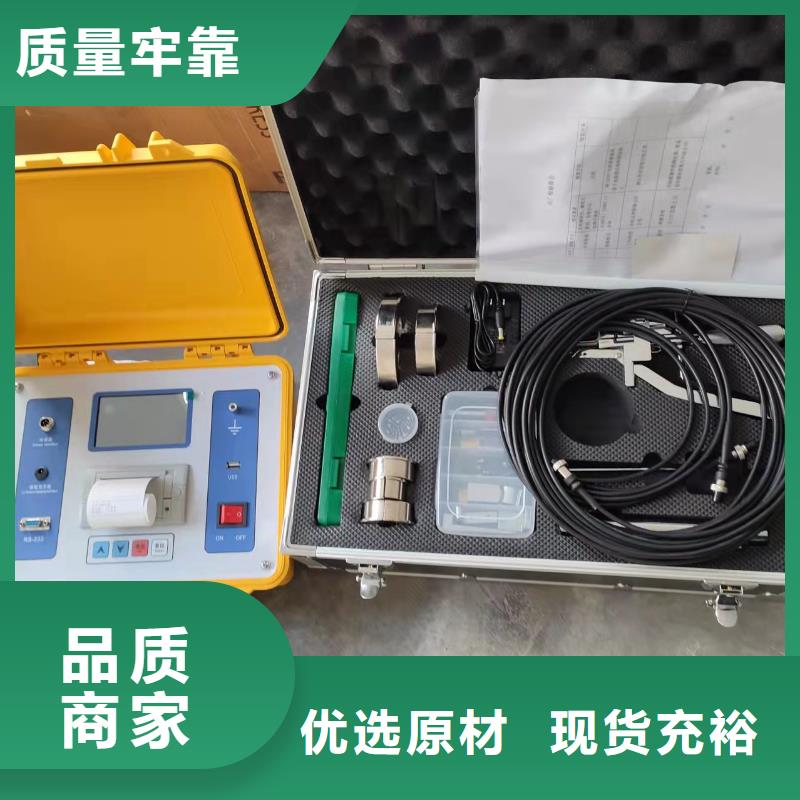

营口真空度开关测试仪真空开关真空度测试仪一、序言由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。真空灭弧室允许储存期的检查方法：用脉冲磁真空度测试仪测量真空灭弧的内部气体压力，记下测量值P1(Pa)。静置一段时间t(d)后，再用该仪器测量其内部气体压力，记下测量值P2（Pa）。静置时间t不小于7d。由下公式计算允许储存期T（年）THKD-Ⅳ型真空开关真空度测试仪是我公司在 THKD-Ⅲ型的基础上根据现场用户的反映改进的一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。THKD-IV型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。

<营口>天正华意电气设备有限公司 买真空度真空开关测试仪到天正华意电气设备有限公司

营口真空度开关测试仪 真空断路器应配用规定型号的真空灭孤室。配用的直空灭孤室型号在产品技术条件中规定。真空灭孤室上应有性的出厂编号 用以装配真空断路的真空灭孤室内的气体压力应低于1.33×10-3Pa 真空断路的允许贮存期不短于15年。（以下内容从略。）附录B：中华人民共和国行业标准10～35KV户内高压真空断路器 DL 403－91订货技术条件1 范围范围1.1 适用范围本订货技术条件适用于额定电压为10～35KV，频率为50Hz的三相和单相户内高压真空断路器（以下简称真空断路器）及其配用的真空开关管（简称开关管，又称灭孤室）。该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。1.2 引用的标准真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订化技术条件》外，还应符合本技术条件的规定。其基本试验要求和方法尚应满足下列标准的规定：GB3309《高压开关设备常温下的机械试验》；GB311.1《高压输变电设备的绝缘配合》；GB11022《高压开关设备通用技术条件》；GB763《交流高压电器在长期工作时的发热》；GB2421～2424《电工电子产品基本环境试验规程》；GB2706《交流高压电器动、热稳定试验方法》；1.3 使用环境条件（以下内容从略）。2 额定参数（中间内容从略）。中华人民共和国能源部 1991－03－06批准 实施2 真空开关管（即灭孤室）的有效期15～20年。在允许期之末，真空开关管的真空度不得大于6有效期包括储存期和使用年限，此时间从真空断路器出厂（真空断路器制造厂）之日算起。额定参数配合（以下内容从略。3结构和技术要求（以下内容从略）。4试验项目、试验方法与检验规则（中间内容从略）储存期的检查在规定的使用有效期内，开关管内的真空度不得高于6.6×10-2Pa。。检查储存期的方法是：将开关管置于磁控真空计中，记下测得的真空度值Pn，静置tnd后，复测其真空度值Pn＋1由下式计算储存期T（a）tn值根据需要确定，但不得少于7d。注：使用本式计算储存期应注意排除吸附作用和无件排所作用对真空度的影响。5出厂检验（以下内容从略）。6标志、包装、运输和保管（以下内容从略）。单位名称：青岛天正华意电气设备有限公司税

<营口>天正华意电气设备有限公司 买真空度真空开关测试仪到天正华意电气设备有限公司

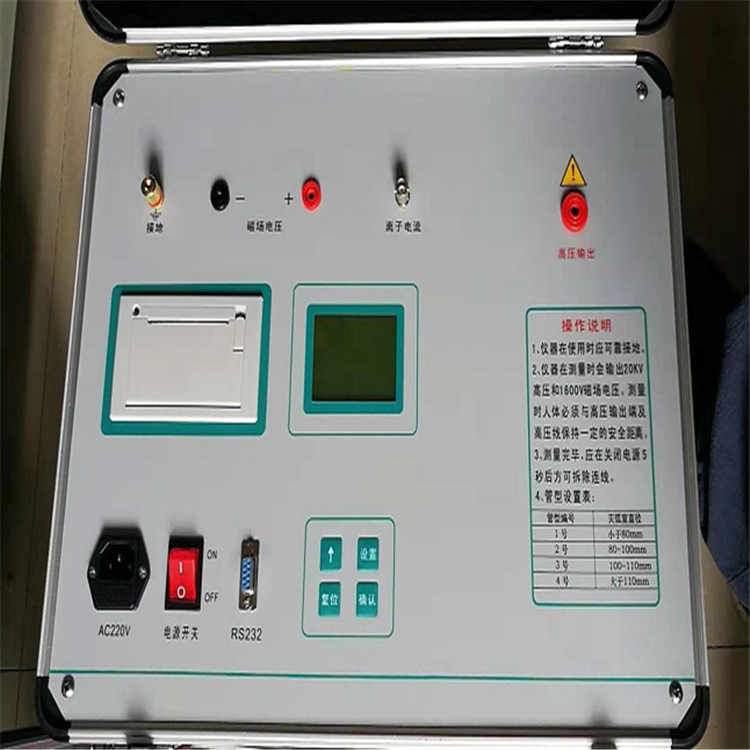

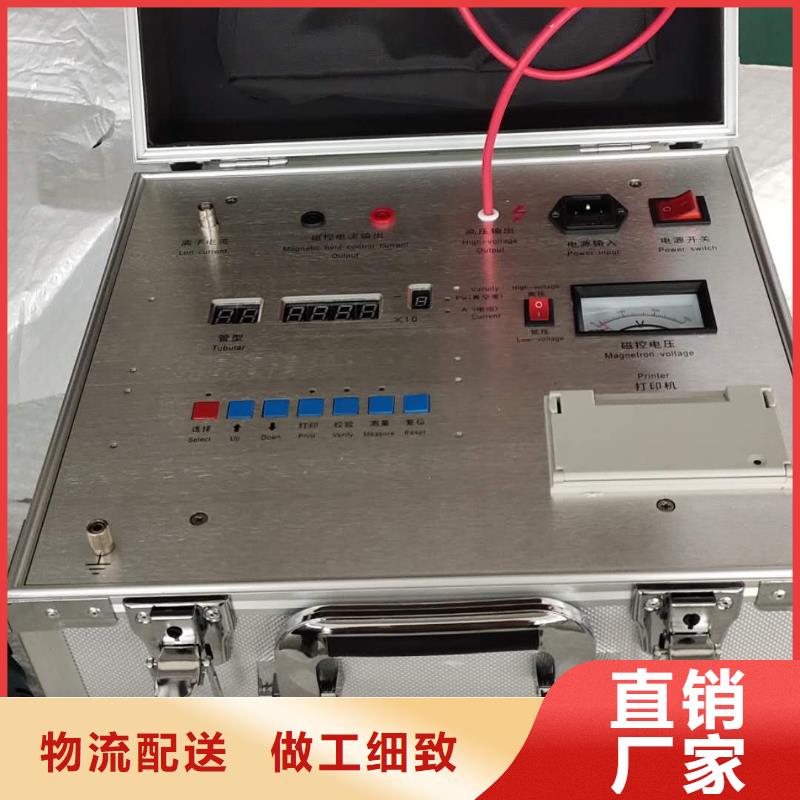

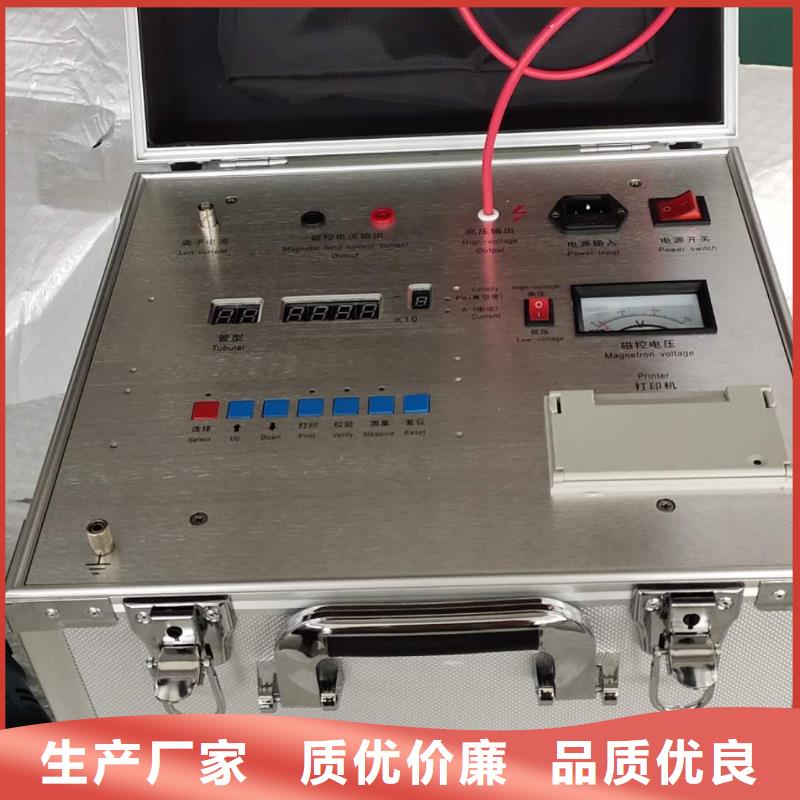

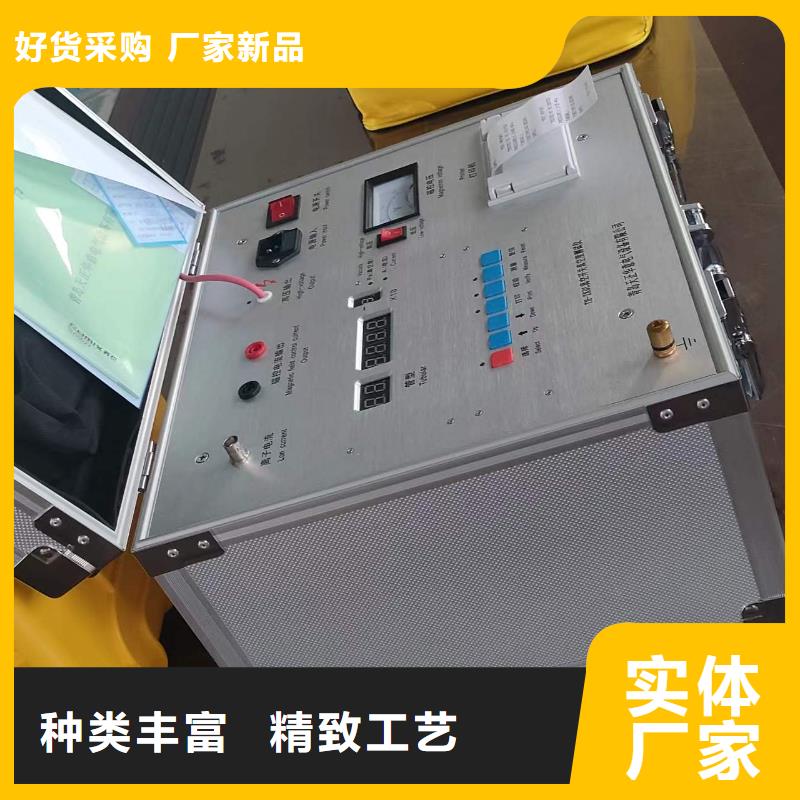

营口真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1 仪器面板布置图注：1．仪器接地端 液晶显示器； 2．离子电流端；8. 电源插座；3．磁场电压-； 9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端；11. 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，

<营口>天正华意电气设备有限公司
买真空度真空开关测试仪到天正华意电气设备有限公司

营口真空度开关测试仪、将被测的真空管按图4与仪器接线。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后按确认键屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径 4号管型注意：一般情况下玻璃管的壁厚为5mm陶瓷管的厚度为10mm。先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径。5．真空度测量。 在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面选择“测量”按确认键进行真空度测量，仪器的显示如界面：界面④其中××表示充电所需要的时间。

营口真空度开关测试仪真空开关真空度测试仪一、序言由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。真空灭弧室允许储存期的检查方法：用脉冲磁真空度测试仪测量真空灭弧的内部气体压力，记下测量值P1(Pa)。静置一段时间t(d)后，再用该仪器测量其内部气体压力，记下测量值P2（Pa）。静置时间t不小于7d。由下公式计算允许储存期T（年）THKD-Ⅳ型真空开关真空度测试仪是我公司在 THKD-Ⅲ型的基础上根据现场用户的反映改进的一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。THKD-IV型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。
