<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低

营口触指压力测试仪如果一次不成功，请再次重复操作。出厂前已校准好。4.4测量方法4.4.1将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（值）压力显示并自动锁定。整个测量采样过程多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。此时数据可以选择存储U盘中。此时屏幕提示是否打印数据，如果需要打印，则按一下【确定】键即可；或者按一下向下键 →【确定】键，选择重新再次测试。下面介绍各种不同的隔离开关模拟触头调试的方法4.4.2 图5、图6是折臂式隔离开关未装静触头的测量示意图。测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.4.3图7是折臂式隔离开关已装静触头的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。

<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低

营口触指压力测试仪产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃1.5、性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；

<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低

营口触指压力测试仪TH-CZI触指压力测试仪说明书青岛天正华意电气设备有限公司尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。

<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低
<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低

营口触指压力测试仪、技术特性3.1主要功能1)压力测量功能a)支持多种规格梅花触头的压力的测量。2)液晶显示功能a)支持测量结果数值显示，可以通过按键进行界面切换。3)触摸按键设置功能a)具有参数设置、传感器标定置零、报警设置、系统设置等功能。b)各项设置参数均可通过屏幕查看。4)存储记录功能a)测量数据值记录b)以FAT32文件格式存储5)标定功能a)支持用户标定置零功能6)报警功能a)当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；7)时钟功能a)内置高精度实时时钟功能，可进行日期及时间校准8)数据上传功能a)具备U盘接口，支持测量数据拷贝到上位机。9)电源管理功能a)电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能3.2主要参数1)测量范围：a)压力范围：≤1000Nb)测量直径：33mm～107mm 大于107mm（可定制）2)支持触头型号：D35、D49、D55、D79、D1093)测量误差度：≤1％4)测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.5)采用7寸彩色液晶屏。6)按键采用轻触机械按键。7)采用内置TF卡存储海量的数据，文件以FAT32格式存储8)用户可以一键置零操作。9)报警功能设置范围0-1000N10)时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；11)内置电源工作时间：≥6小时12)充电口电压：12.6V3.3、尺寸及重量主机重量：＜3kg 主机尺寸：330mm ＊ 280mm＊170mm

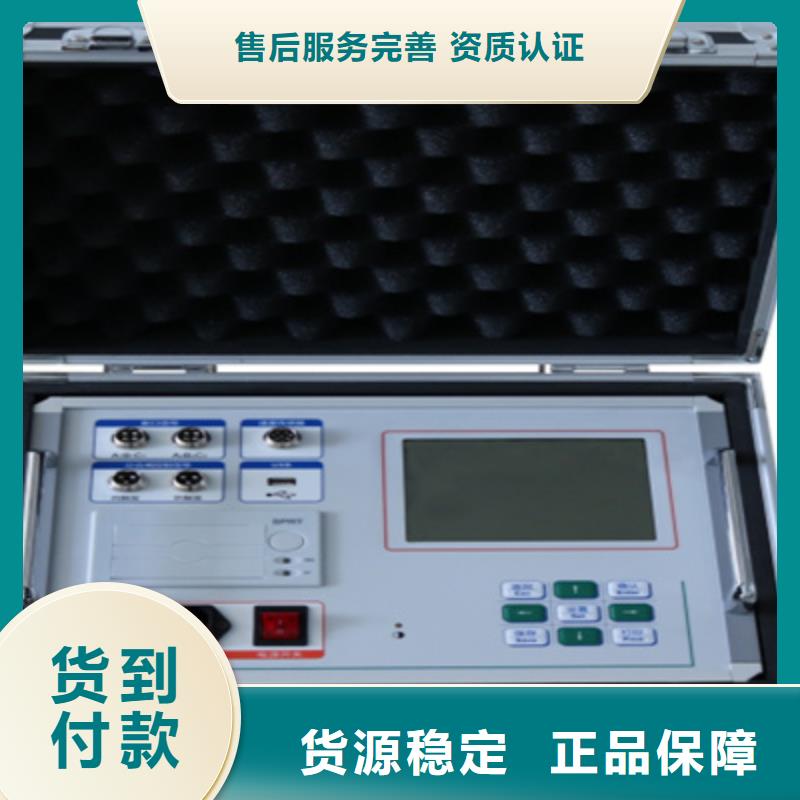

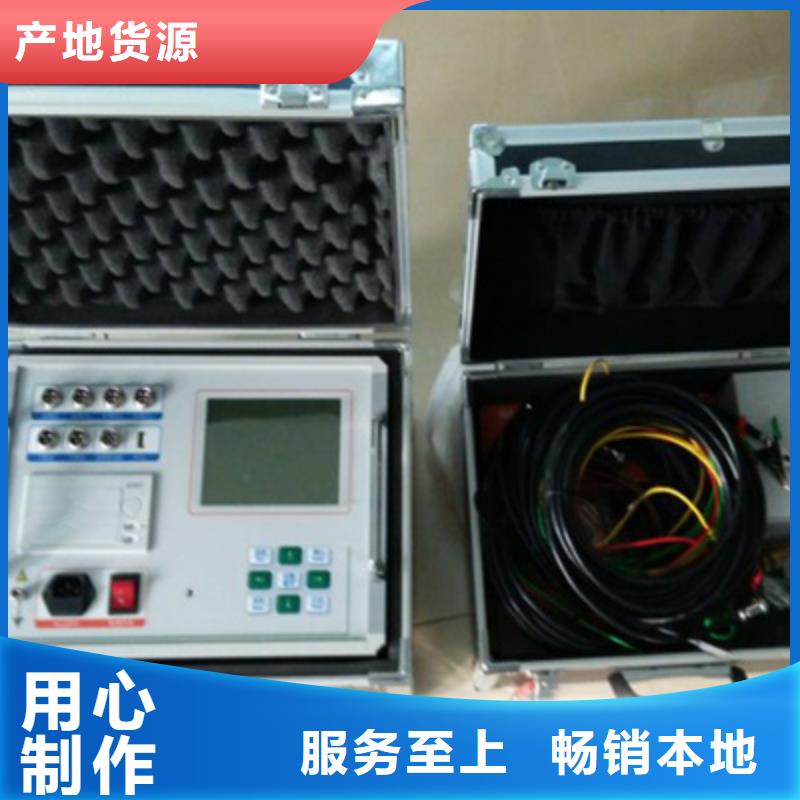

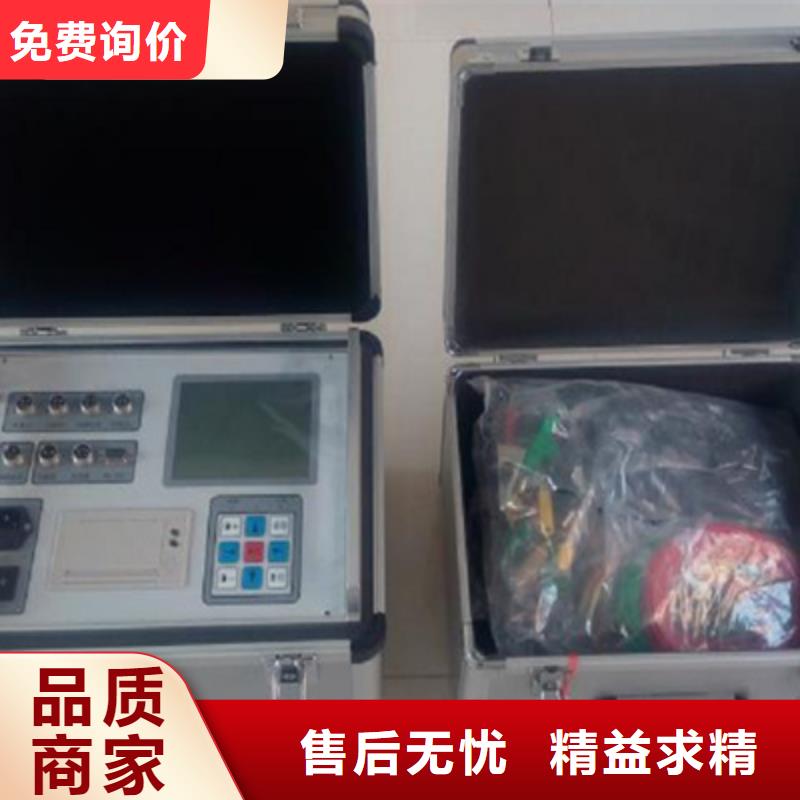

营口触指压力测试仪建立标准数据库，通过标准数据和刚测量出来的同类型断路器数据进自动分析比对，判断是否合格，及时发现问题。9、电机储能测试，测量出电机储能时间和电流。10、专业数据管理软件，通过建立的变电站名和线路名称，将测试数据保存到指定处，方便后期管理，历史数据比对，查询。三、技术参数：1、时间测量：等待信号时间0～20S，线圈、断口采集时间0～299ms，分辨率0.01ms，精度：0.1％±2个字；2、电流测量：0.1-200A，检测精度±5％，小检测值±100mA；3、电压测量：DC10-300V，检测精度±5％，小检测值±50mA；4、速度测量：速度及行程测量：刚分、刚合速度，分、合闸瞬时速度，分、合闸速度及平均速度；总行程、开距、超程、过冲行程、返弹行程；5、测速范围：0.1mm传感器 0.01～15.00m/s；360°角度传感器 1周波/ 0.25°，0.01～20.00m/s；6、传感器测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。（选配）直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm。（选配）360线传感器：360о，测量范围：0-999mm，分辨率:0.25о。7、仪器电源：DC12V（请使用专用适配器充电）

<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低

营口触指压力测试仪如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：SF6断路器的拐臂有角位移传感器连接口，将U型口对应在螺杆孔固定，再用万向节再固定传感器。如下图：3、线接好后进入测试界面，如下图：4、选择菜单进行测试开始合闸综合测试：在分闸状态进行合闸试验，进入此界面后等待合闸数据采集请把电流钳打在100mv档位测量。开始分闸综合测试：在合闸状态进行分闸试验，进入此界面后等待分闸数据采集，请把电流钳打在100mv档位测量。储能实验测试：分析储能电机电流和时间，请把电流钳打在10mv档位测量。震动实验测试：分析断路器触头状态。(此功能附件为选配)5、下图为三线圈断路器分闸数据图片：七、计算机专用数据管理软件：数据测试完成后，通过U盘把数据上传到计算机进行分析、保存、打印管理，

<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低

营口触指压力测试仪产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃1.5、性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；

<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低
<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低

营口触指压力测试仪防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

<营口>天正华意电气设备有限公司 营口隔离开关触头压力测试仪价格低 <营口>天正华意电气设备有限公司

营口触指压力测试仪同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。在各类检修导程（规程）、标准中都有测量触指接触压力的规定，的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。所以，要求测量触指接触压力只是一纸空文。

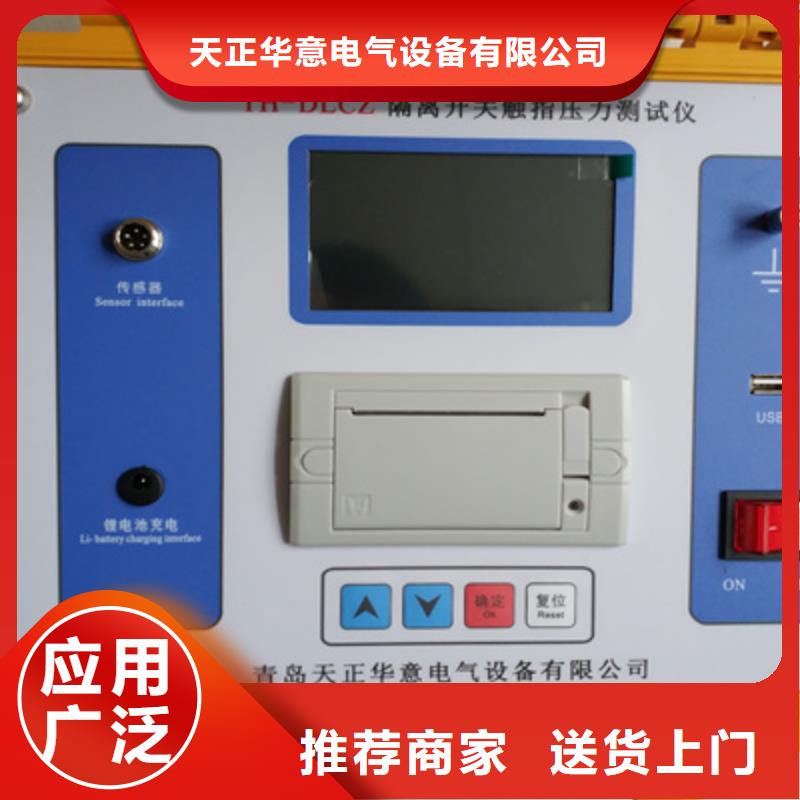

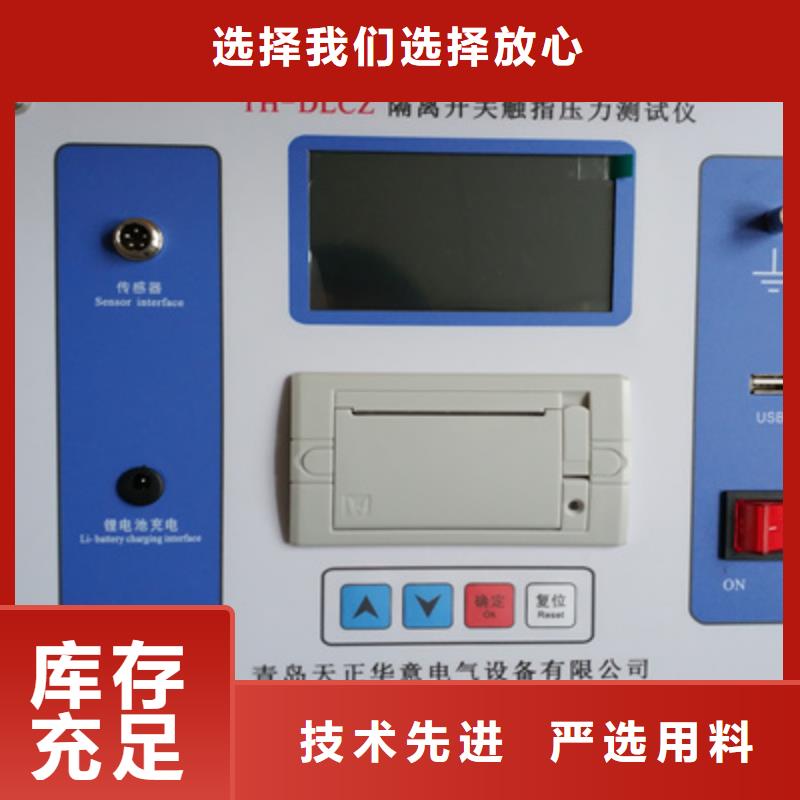

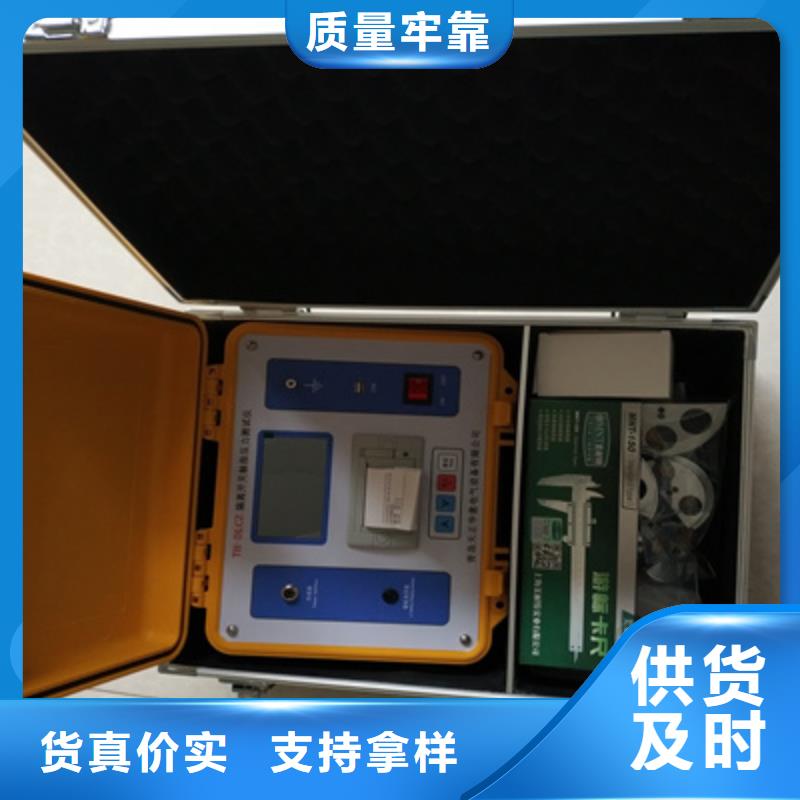

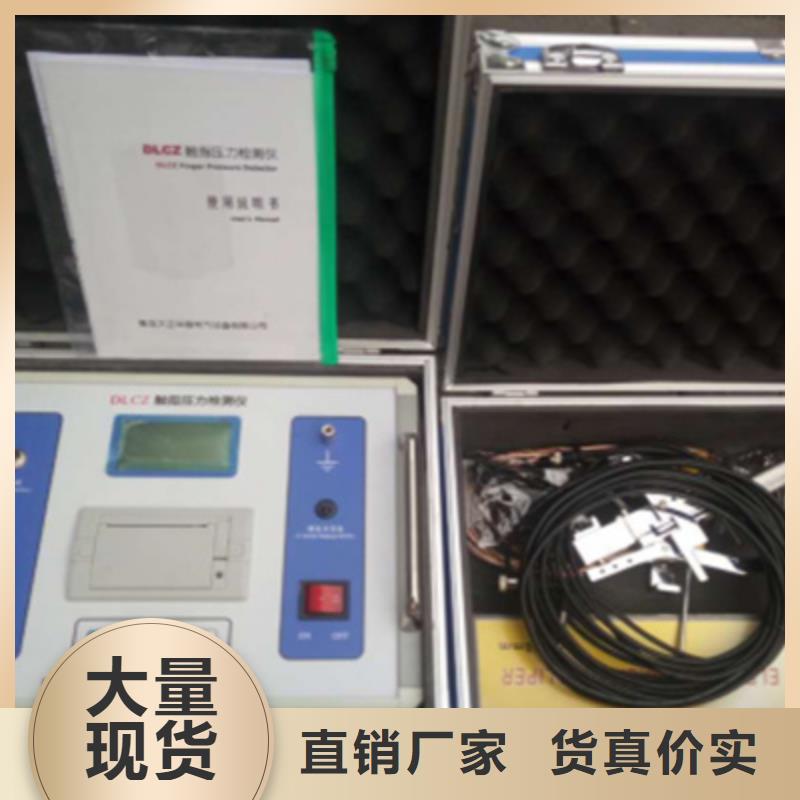

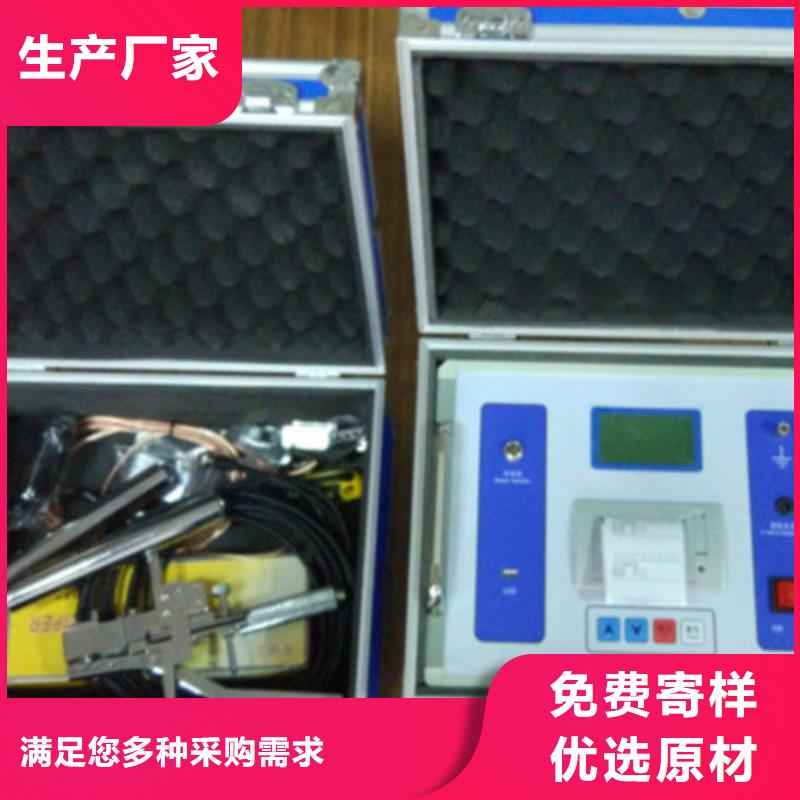

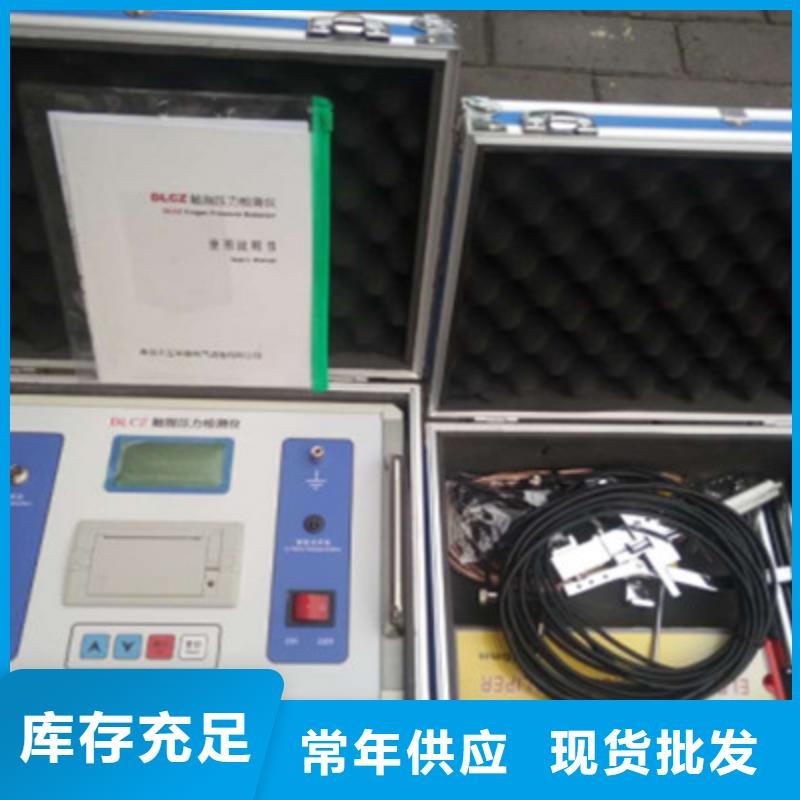

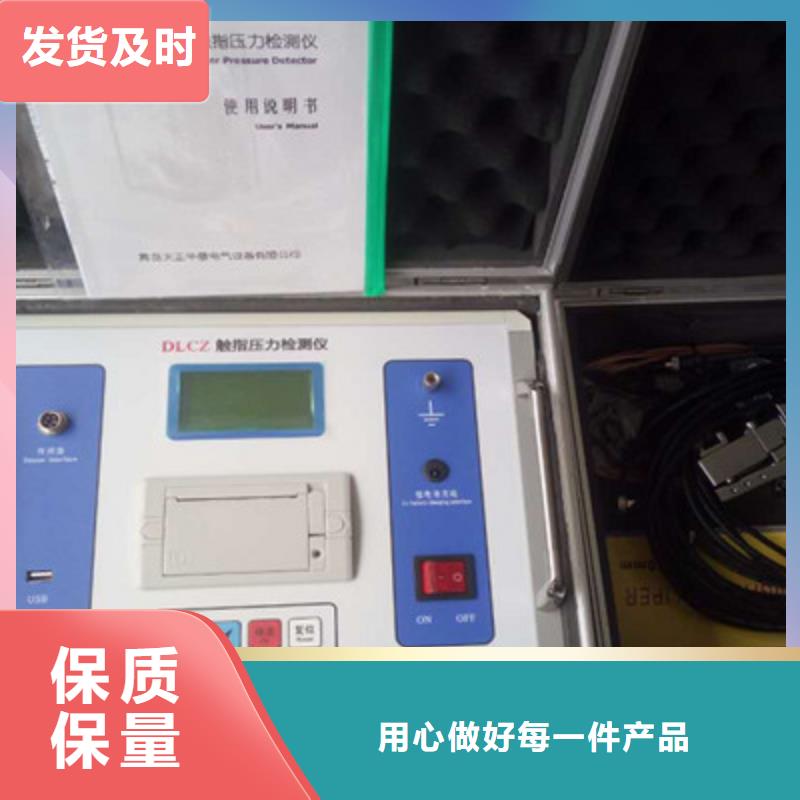

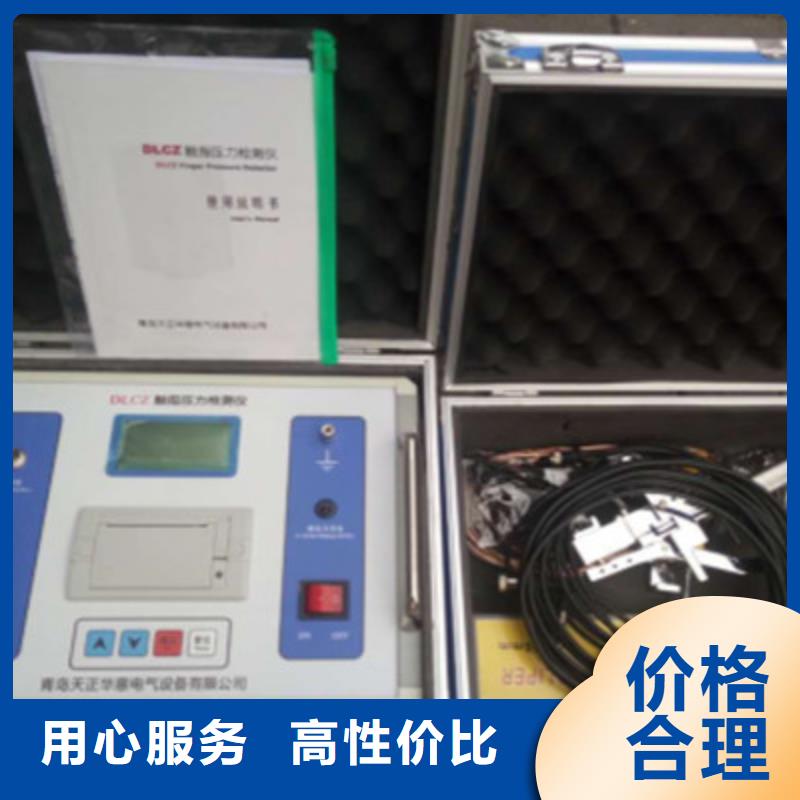

营口触指压力测试仪三.面板布置图1 面板布置图 序 号 面 板 标 志功 能 说 明① 保护接地端 与大地相接②液晶显示屏 大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口 传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关 输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量，见图2） 4.1.2根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图8、
