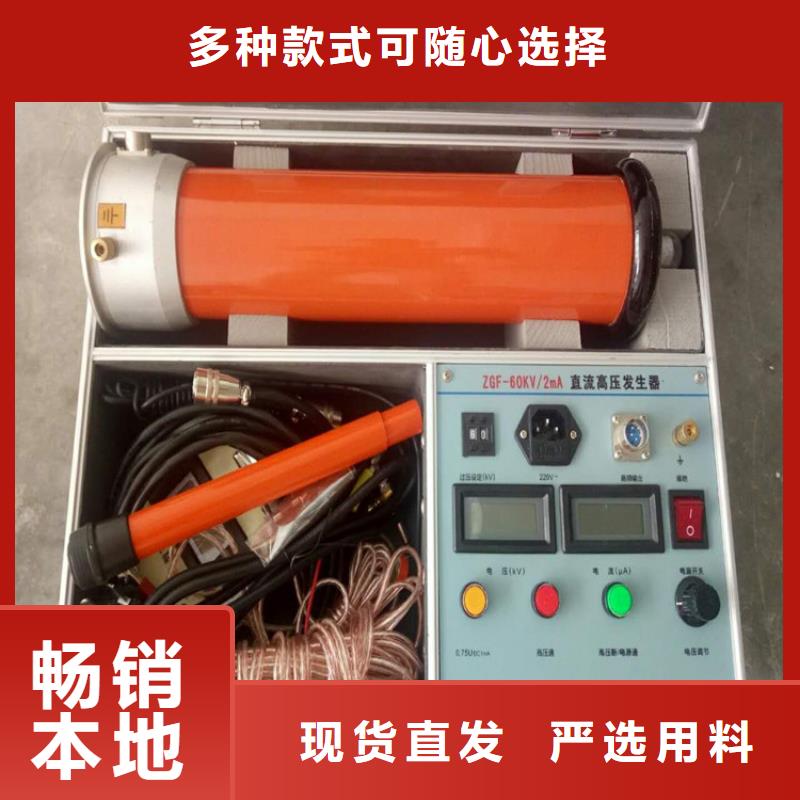

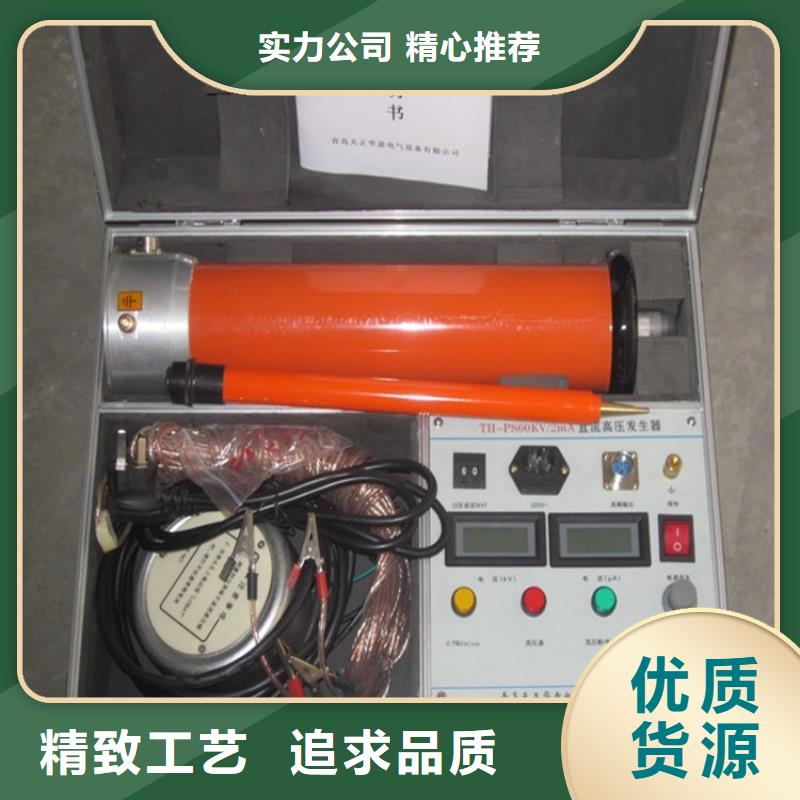

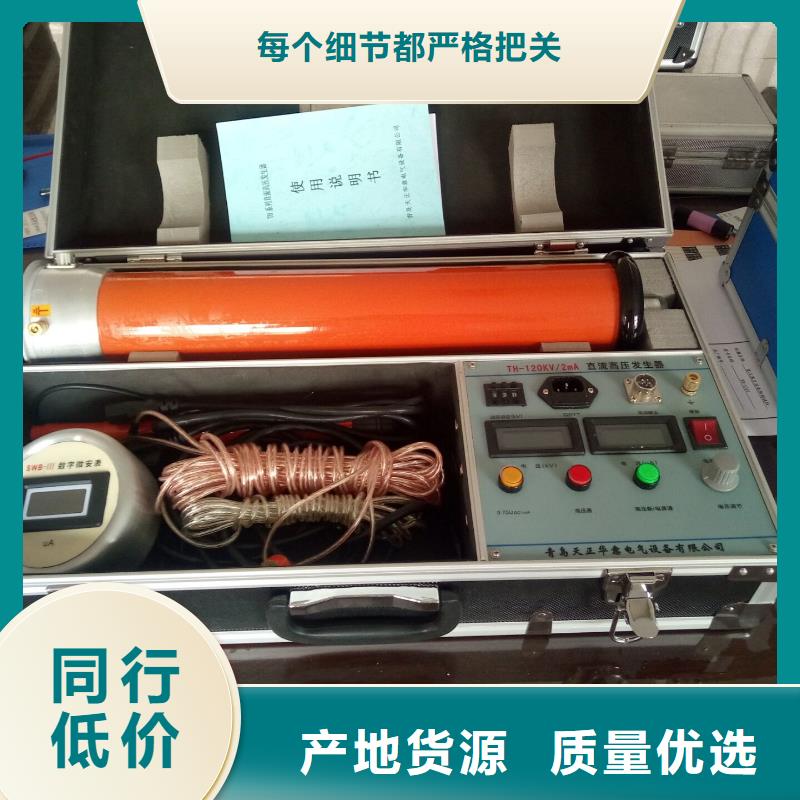

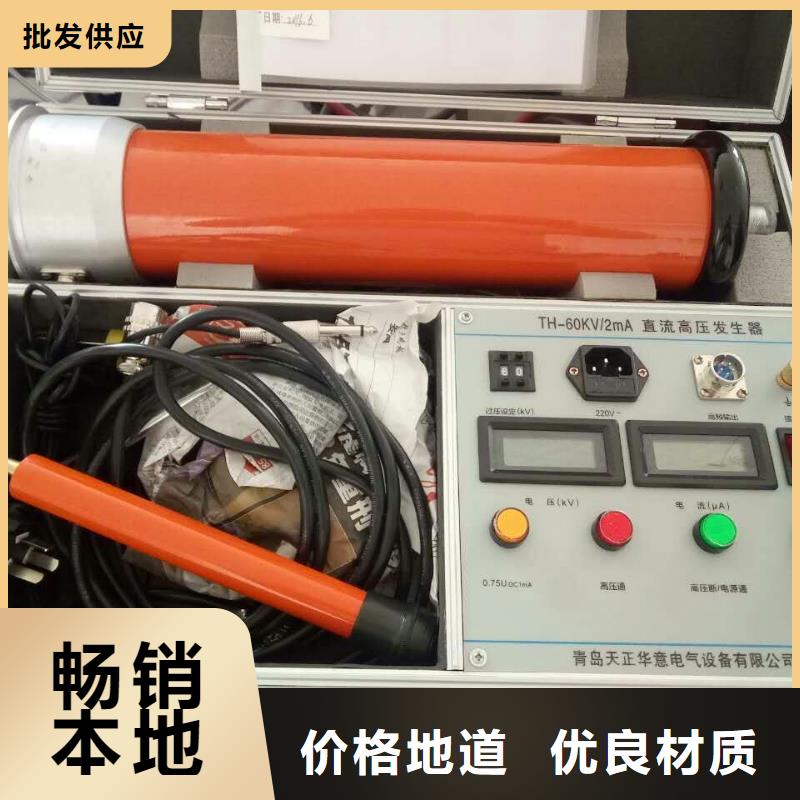

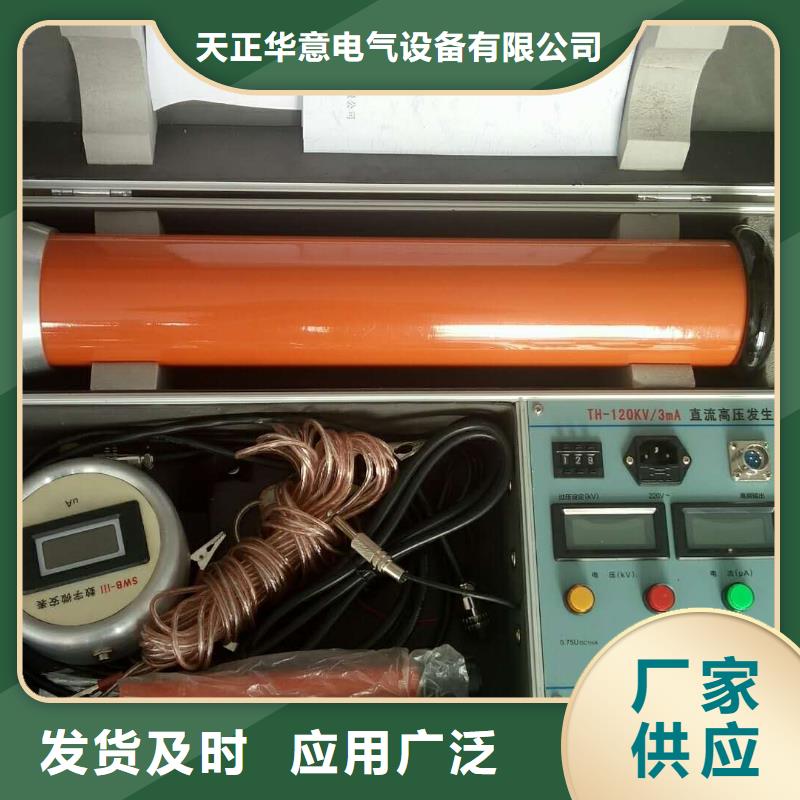

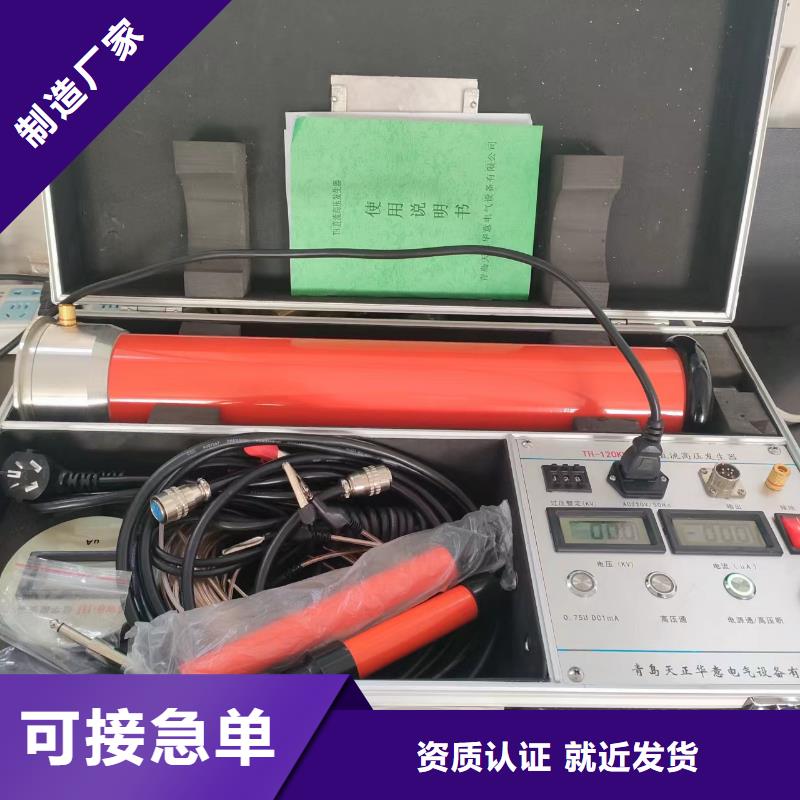

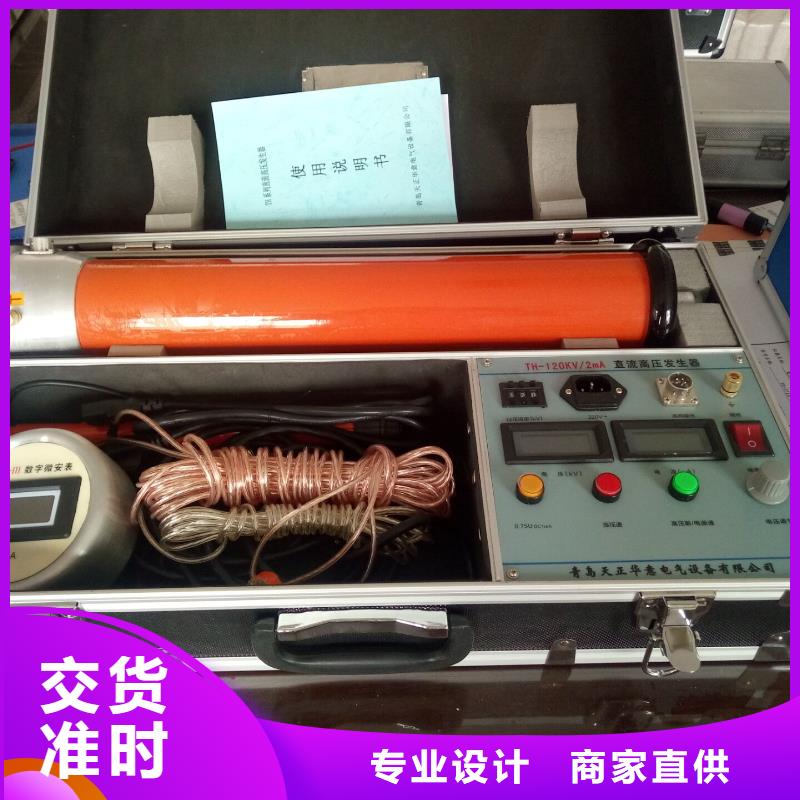

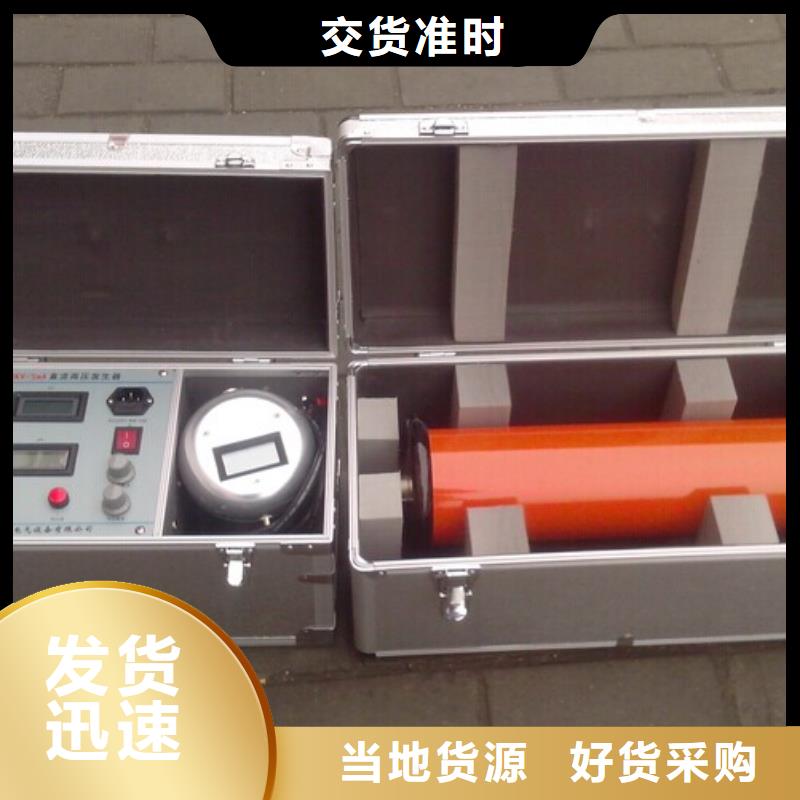

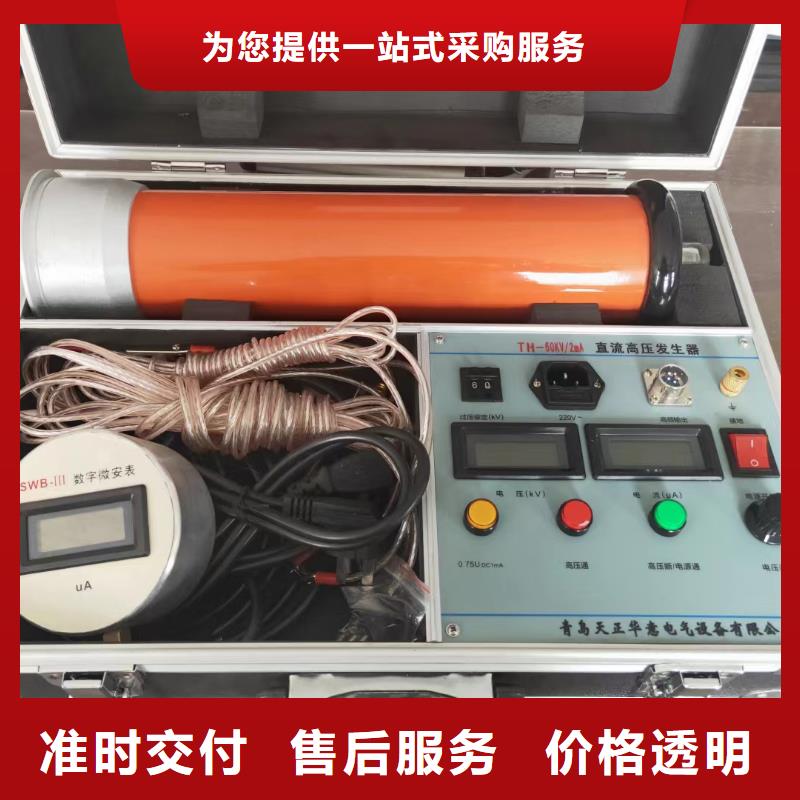

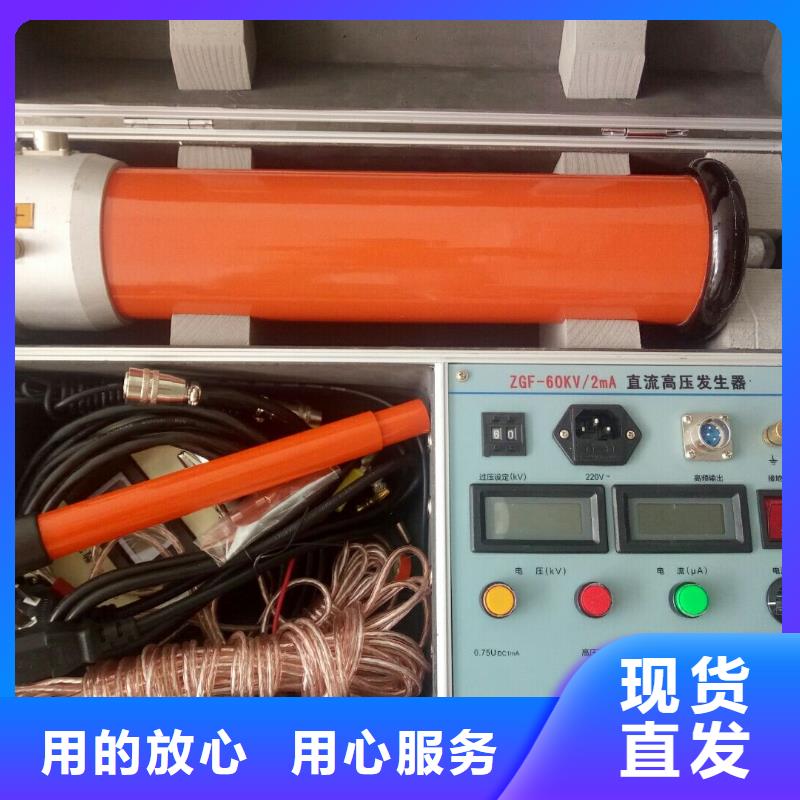

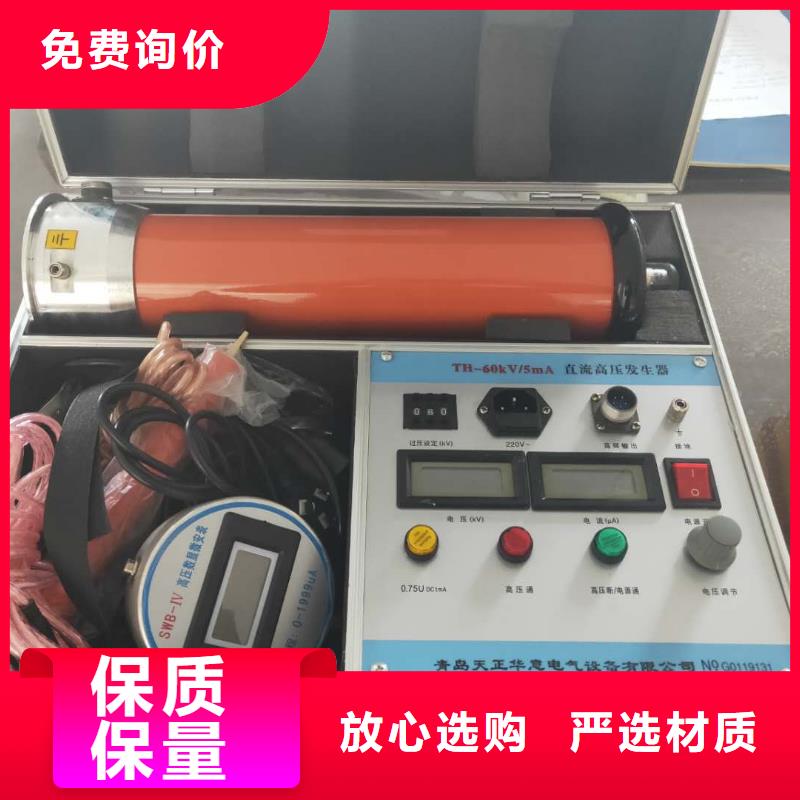

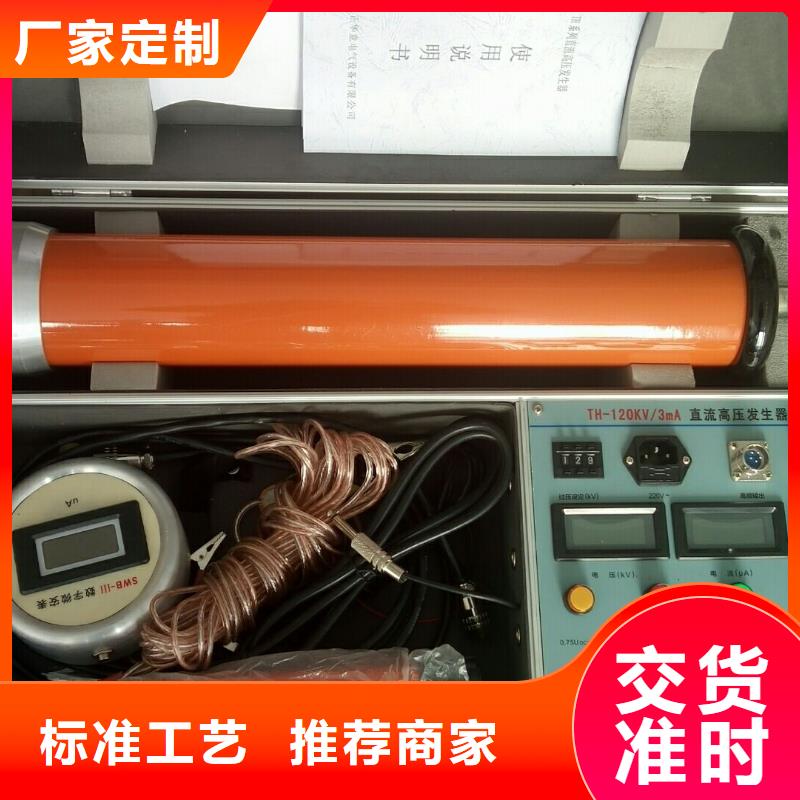

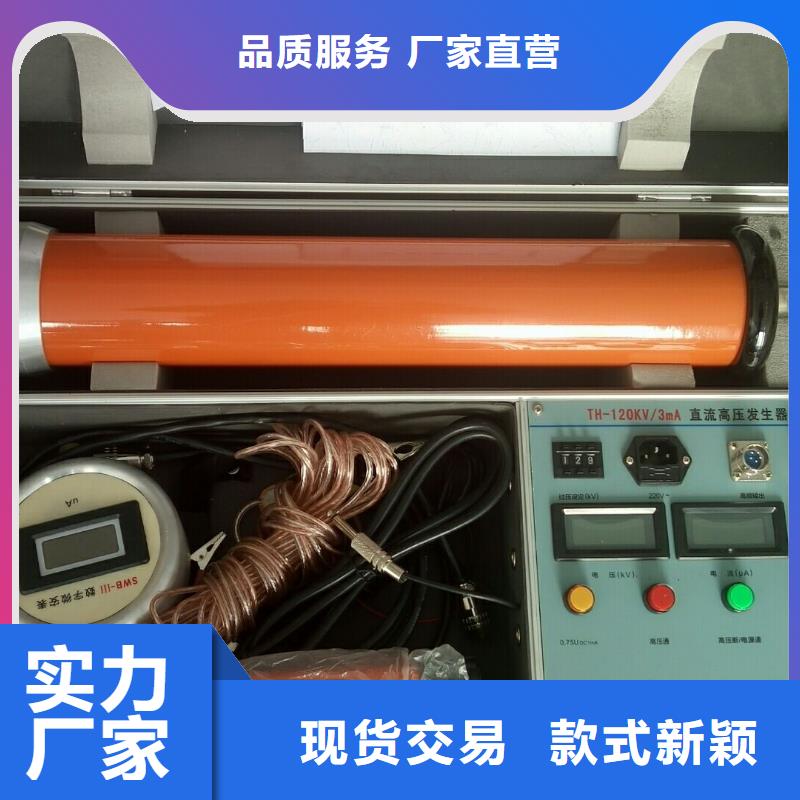

辽宁营口直流高压发生器 直流高压一体化发生器使用说明书青岛天正华意电气设备有限公司“系统接地”——在进行直流耐压试验和冲击高压试验前，此设备必须通过此接地柱可靠与系统地和被试电缆的接地线可靠连接。操作步骤：1、正确接线，接地线要可靠。2、根据试验要求先将“冲击高压选择”调到需要的电压范围，再将 “电压调节“旋钮左旋至小位置（否则不能启动）。3、打开电源开关，按下“高压启动”键，顺时针慢慢调节“电压调节“旋钮，直至放电球隙击穿放电。如果故障点未能充分击穿，可先关断电源，将“冲击高压选择”调到更高一级的电压值，再打开电源开关，重新启动高压，继续升压，直至故障点充分击穿为止。故障点是否被击穿，可从电缆仪冲闪法测得的波形加以判断（参阅电缆故障测试仪使用说明书）。放电频率可以通过调节“电压调节”旋钮进行控制。继续右旋“电压调节”旋钮，放电频率提高，放电速率加快，反之放电速率减慢。一般放电速率控制在2～3秒为宜。调节“电压调节”旋钮不会改变放电球隙的的击穿电压，仅改变放电速率。4、关机时，先将电压调节至小，按压“高压启动”键切断高压电源，“冲击高压选择”调到“0（放电）”位，对机内储能电容和被测电缆进行充分放电后，确保残余电压已放完后，再关“电源开关”。再拆各连接线。 一份

辽宁营口直流高压发生器.设置完成后，点击“进入试验”，进入下一屏，显示如下：4.点击“开始测试（停止）”按钮，设备开始升压，此时电源指示灯红灯灭，高压指示灯绿灯亮，表示系统正在加高压。试验人员只需关注试验电压和试验电流的读数即可。试验如果异常，再次点击“开始测试（停止）”按钮一次，可结束试验。5.高压升至所设耐压电压设备自动停止升压，此时蜂鸣器会报警一次，设备开始倒计时读秒，时间降为零时自动关断高压输出。6.试验过程中如出现因为过压或过流时，设备会自行关断高压输出，相应过电压或过电流框内红字会显示数据，试验人员可由此判定关断原因。7.升压过程中，试验人员可随时点击“暂停/继续”用于观察试验数据。也随时可按面板上面“急停”按钮结束试验。8.试验结束，屏幕自动跳转至结果显示，方便试验人员分析判断数据或保存数据，其结果显示格式如下：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。10.对高压进行充分放电，在高压输出端挂上地线一段时间再拆线结束本次试验。三、阶段试验1．设备屏点击“阶段试验”选项，设备可进行阶段试验项目，即高压分成几个阶段升压，每个阶段都可按需要预置停留时间，显示如下图进入阶段耐压参 数设置1。2.点击方框，根据整个试验的电压和电流设定保护电压和保护电流值，设置完成点击继续进入下一屏进入阶段耐压参数设置2：3.此时可进行阶段耐压试验参数的设置，设置每阶段电压值，耐压时间值，并点击后面的选中按钮，一共可分成六个阶段。
