营口手持式超声波局部放电检测仪尊敬的用户：感谢您购买本公司TH-9029UHF局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告：?始终保持高压部分与仪器、探头和操作人员之间的距离。 ?严格遵守当地规则。 ?附近有雷暴天气时，不得进行测量。 ?不得在爆炸环境中操作仪器或附件。 ?使用产品时，请按说明书规范操作。?仪器电池报警后请关机充电。?未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。?存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。?仪器运输时应避免雨水浸蚀严防碰撞和坠落。本手册内容没有书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。

营口发货速度快的无局部放电试验装置经销商

营口手持式超声波局部放电检测仪主机的开关1）开机：按下开机按钮接通主机电源，等待30秒时间主机将会启动，此时开机按钮为黄色灯。2）关机：关闭主机时，长按开机键，当主机屏幕变为黑色时，主机为关闭状态，开机按钮按键等为关闭状态。3）待机：当主机处于启动状态时，若长时间无操作，主机将自动处于待机状态，此时开机按钮将为红色灯。当主机处于待机状态时，点击任意按键即可打开主机。3.4 显示区1.手持式局放测试仪主机设置状态信息T 手持式局放测试仪主机已检测到一个触发，正在采集触发后信息。 手持式局放测试仪主机处于自动方式并正采集无触发下的波形。 手持式局放测试仪主机以扫描方式连续地采集并显示波形数据。 ● 手持式局放测试仪主机已停止采集波形数据。 S 手持式局放测试仪主机已完成单次序列的采集。2.手持式局放测试仪主机工具图标：变亮表示键盘锁定，上位机通过USB控制手持式局放测试仪主机键盘锁定。：变亮表示U盘已经连接，灰色则没有。：USB从口连接到计算机时变亮，否则灰色。3.5 菜单栏点击“MENU”菜单键后再显示界面底部会出现以下菜单栏根据检测时不同的更改需求点击菜单栏所对应的不同的F1-F5按键进行选择不同的设置选项进行更改即可。3.6 菜单栏介绍及操作 1、通道选择：点击“CH1”、“CH2”按键可选择当前通道。点击CH1即为选择1通道，再点击 “菜单”键时，即为设置或更改当前通道1的参数。点击CH2即为选择2通道，再点击 “菜单”键时，即为设置或更改当前通道2的参数。当前选择为1通道或2通道则观察下图红框位置即可，显示CH1则为通道1，显示CH2则为通道2。

<营口>天正华意电气设备有限公司
营口发货速度快的无局部放电试验装置经销商 <营口>天正华意电气设备有限公司

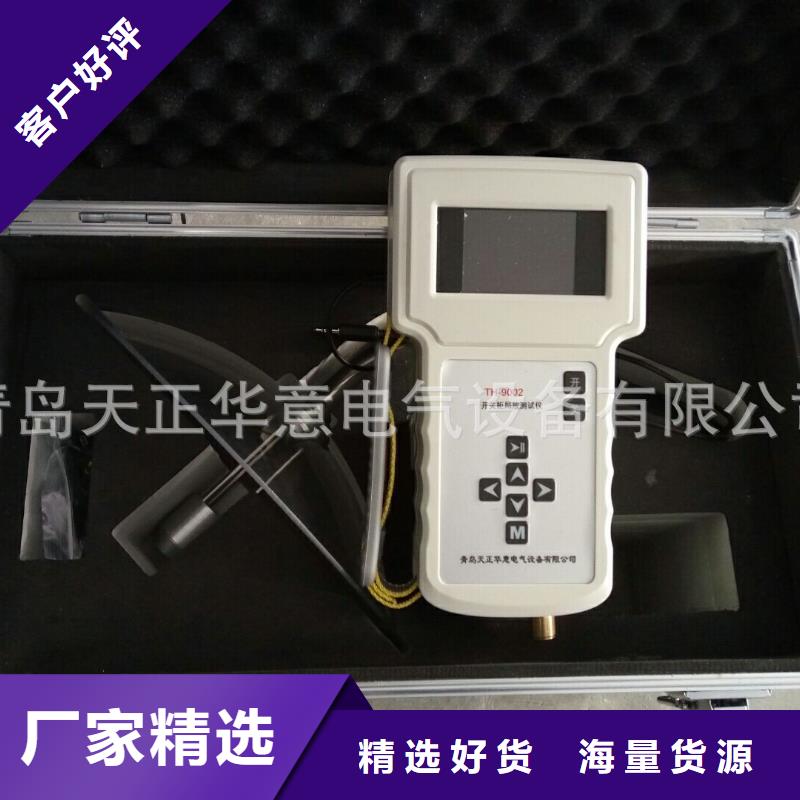

营口手持式超声波局部放电检测仪显示器存储功能操作方法：（液晶显示器显示界面）模式选择 AUTO/SIGN/NONE连续检测/单次检测/慢扫描伏值/Div 通过移动键调整伏值参数的大小。时间/Div 通过移动键调整时间参数的大小。（文件存储 FS） 当光标处于此位置时，在分贝值显示区域（右下角）会出现如Save File001标识，按“ ”键进行存储。(文件调入FL) 当光标处于此位置时，在分贝值显示区域（右下角）会出现如Load File001标识，按“ ”键进行存储。采样平均次数(Nm) 当光标处于此位置时，在分贝值显示区域（右下角）会出现如NUMave＝025标识，移动上、下键改变数值的大小，调整显示波形的采样频率。电池状态 电池电量指示。时间显示区 通过移动调整时间。分贝值显示 用于dB值显示。运行/暂停 按“ ”键进行运行、暂停切换状态。左右两键为移动光标键。①显示屏从左上角开始个方框为显示模式，开机后不用操作，让其处于NONE模式即可。②第二、三个方框为纵、横坐标尺度，当光标在其上时，按＋、-键可改变大小（其中纵坐标要改变尺度大小，需长按＋、-键）。③第四个方框FS为存储，当光标在其上时，按＋、-键可选择要存储的位置文件，存储则按M键。存储方式是覆盖（无需删除），显示器在正常工作的情况下，按下M键，存储成功则存储的位置跳向下一个文件。④第五个方框FL为读取，当光标在其上时，按＋、-键可选择要读取的文件，M键为确认键。显示的紫色波形为读取波形。也可连接计算机通过专用软件读取波形。⑤第六、八个框不用操作。⑥第七个框Nm为dB值显示的采样平均数，按＋、-键可改变平均的个数。⑦左下角为显示时间框，通过移动光标以及按＋、-键可设置时间。开机后都要重新设置时间，便于读取数据时查看日期。⑧右上角为电池状态。右下角方框为显示器运行状态。上方的按键为暂停键。

营口手持式超声波局部放电检测仪 自检及系统信息仪器启动后，系统会进行自检，自检完成后，显示屏会显示下列信息：?自检测试结果-显示加电自检测试结果，显示正常或失败。如果仪器自检失败，则列出故障点，请根据故障类型相应处理，若无法处理，则应将仪器返厂修理。?设备型号—显示设备型号名称。?设备编号—显示设备编号信息。?软件版本号—显示仪器上安装的当前软件的版本。?序列号—显示当前仪器序列号另外开机后按【设置】→【系统信息】键进入系统信息界面，浏览系统信息。5.4软件主窗口图5-3系统软件主窗口介绍图?状态信息—显示当前测量的状态：测量方式，测量模式，同步方式，运行状态，USB状态，时间，电池电量。?当前数据—显示当前测量的数据：当前测量模式下的图谱，背景值，峰值读数，报警历史，历史读数，报警指示等测量实时测量信息。?操作指示—显示当前模式下按键所对应的操作，F1→【停止】，F2→【历史】，F4→【设置】，↑↓→【幅值缩放】，←→ →【切换显示】，取消←→【查看记录】。5.5设置进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。

<营口>天正华意电气设备有限公司 营口发货速度快的无局部放电试验装置经销商
<营口>天正华意电气设备有限公司

营口手持式超声波局部放电检测仪产品特点?采集板卡：自主研发的高速采样板卡?软件系统：采用嵌入式系统?FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms?LCD显示：使用高清5寸真彩显示屏?专家系统根据检测数据，判断放电能量和部位?局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数?超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度?平均无故障时间：大于500000 小时?性能：符合 GB/T 19862-2005 开关柜监测设备通用要求?电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级?电源：采用12.6V电锂电池供电，功耗＜ 10W，可持续工作6小时以上，实时电量显示?环境条件：存储温度：-40℃～＋85℃，工作温度：-20℃～＋60℃，相对湿度：5％～95％在35℃下无凝露?重量轻、易携带，很适合现场使用主机重量＜0.8kg2.3性能指标2.3.1 HFCT法：?将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：0.5～20MHz；灵敏度：6mV/1mA；动态范围：60dB。

营口发货速度快的无局部放电试验装置经销商

营口手持式超声波局部放电检测仪注意事项1、超声波是机械波，不受电磁波干扰，但受风力的影响，同时现场有浇花的水管滋水也会干扰测量结果。检测时应选择无风的天气，把花草喷灌系统关掉。有时变压器风扇因润滑不好也产生超声波，但它和设备电气故障产生的局放超声波信号很好区分。2、发现有异常现象后，不要轻易下结论。要深入细致分析原因排除其他影响因素，多次横比纵比（见前面使用方法论述）。3、局放和机械振动都可产生超声波，两者要区分清。4、扫描时激光束不可正对人眼扫描。5、每次带电检测前都要检查电池是否充满电。八、售后服务仪器自购买之日起叁年内，属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。本手持式开关柜局部放电测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。手持式开关柜局部放电测试仪由2通道手持式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、TEV传感器、校准脉冲发生器、测试电缆组成。

<营口>天正华意电气设备有限公司 营口发货速度快的无局部放电试验装置经销商

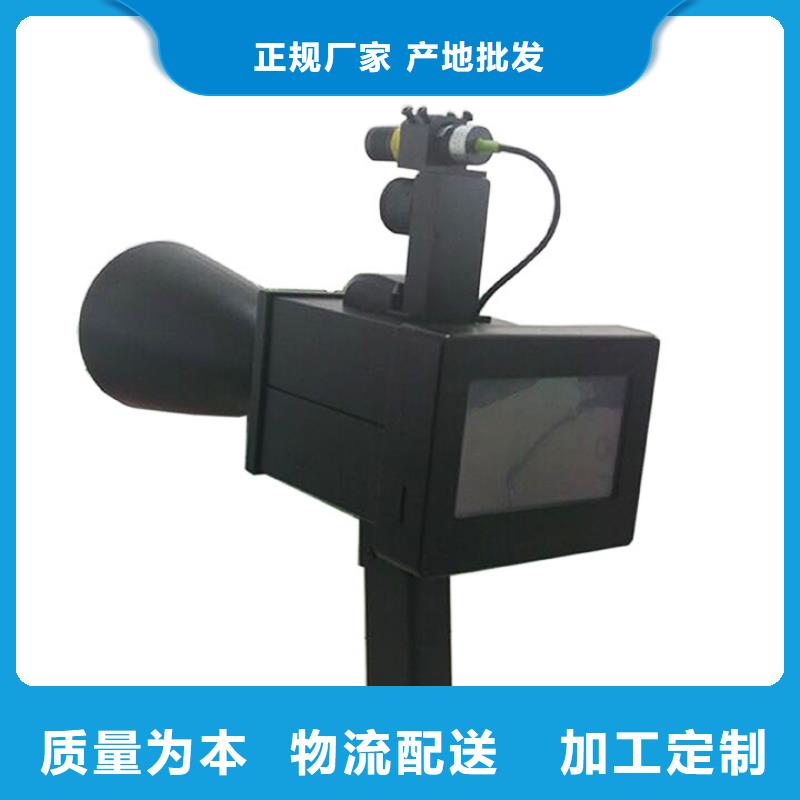

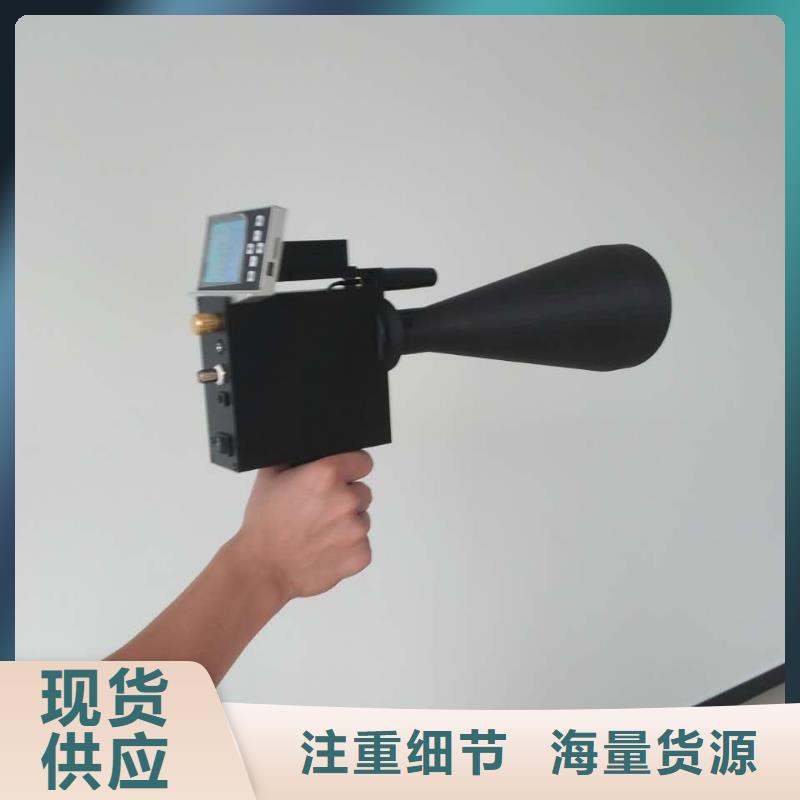

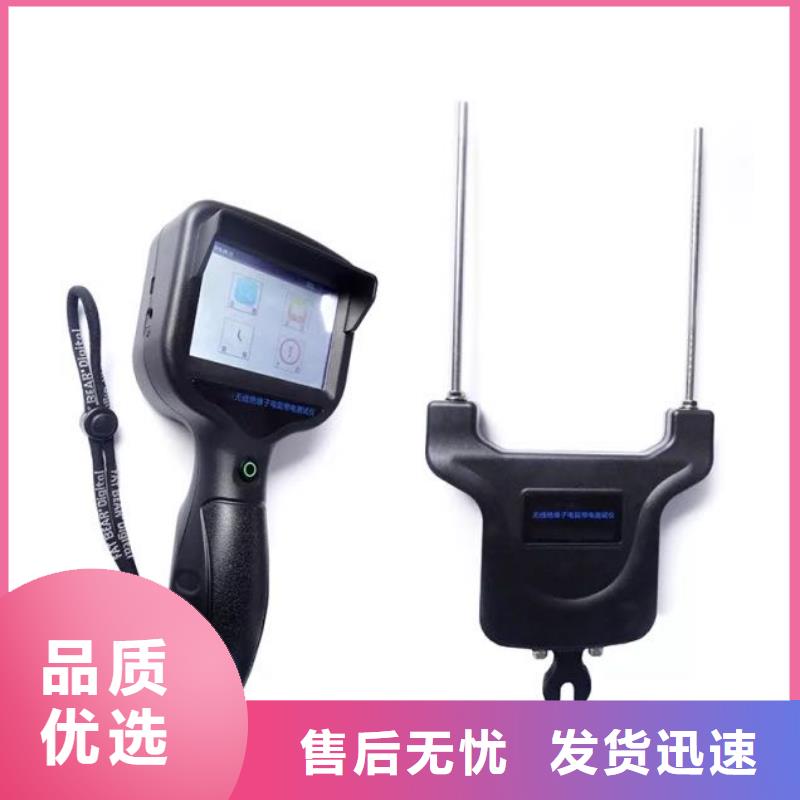

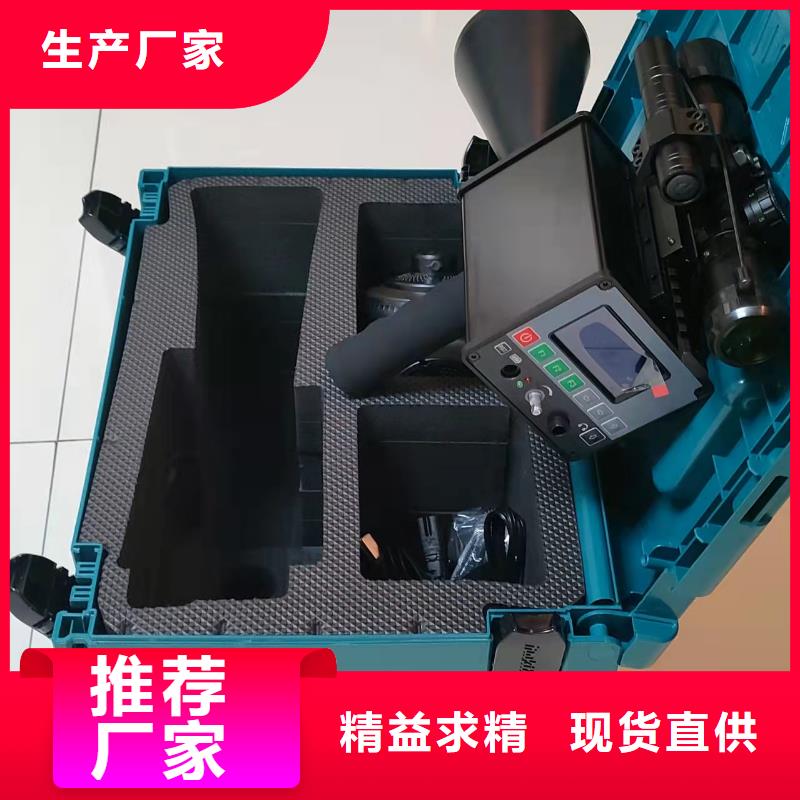

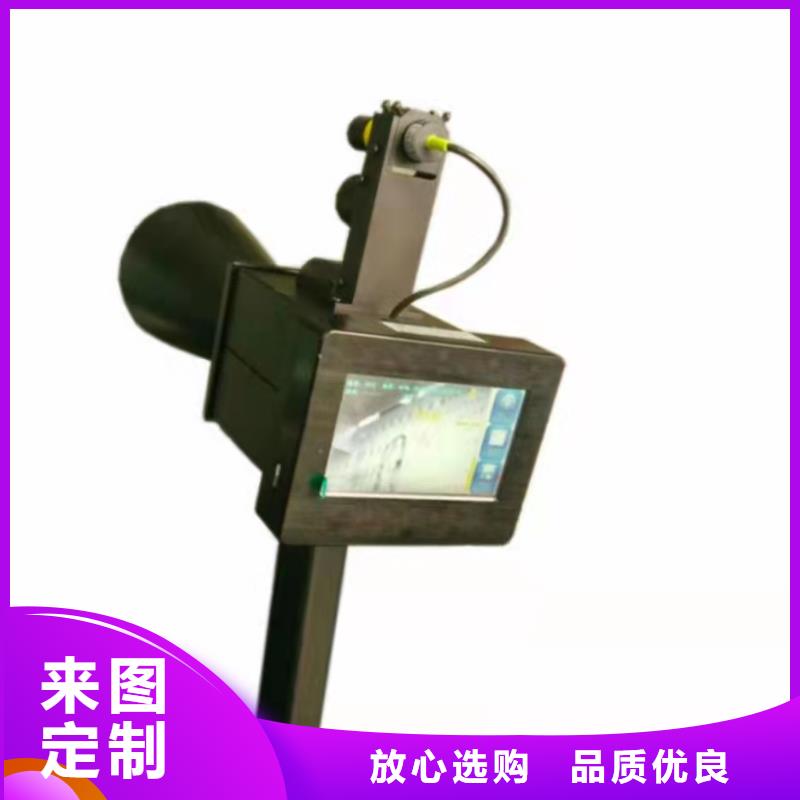

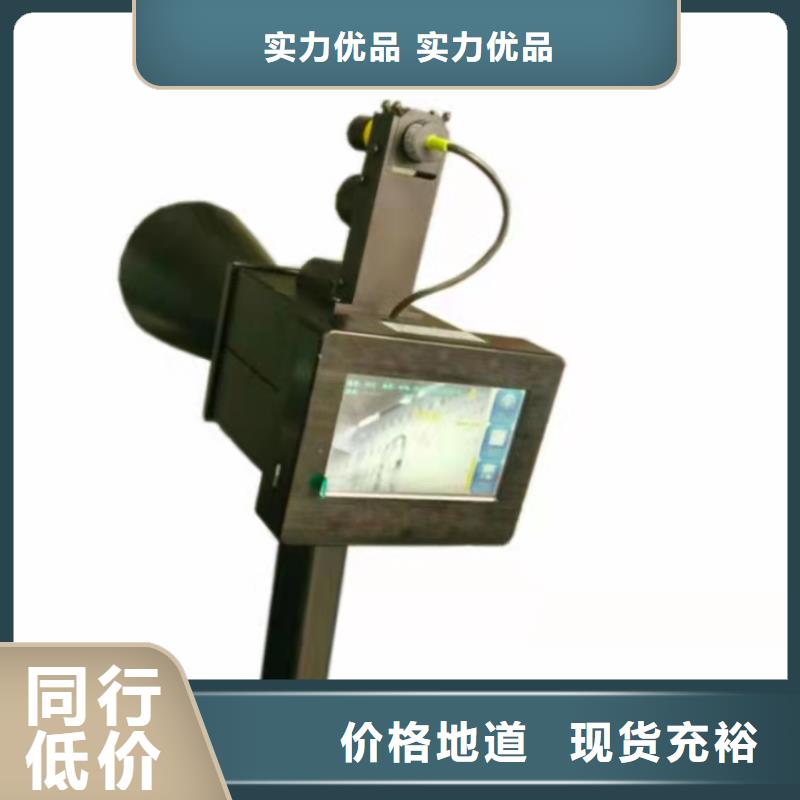

营口手持式超声波局部放电检测仪特点（1）喇叭型聚能器，枪型外型，放可传输到后台，手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）具有车载巡线功能（3）温湿度显示，GPS定位功能。（4）信号接收范围：远可达50m。（5）信号放大倍数大、灵敏度高。（6）强度适中的绿色激光描准，阳光下人眼易跟踪。（7）天线为雷达式军用环焦天线，聚焦能力强。（8）显示器可时时显示波形，并可存储有价值的波形。（9）定位准确，可靠，简单实用。（10）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（12）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（13）先进，状态检修的好帮手。三、技术指标结构喇叭聚能手持式电路系统具有抗干扰滤波的模拟电路及数字电路频率范围异常超声波信号都有的40Hz（窄频传感器）显示16×2液晶显示并有背光存储可覆盖存储99次显示波形天线喇叭型聚能器电池锂电池操作温度-10℃～50℃探头接触式探头，非接触式探头耳机 豪华噪音衰减耳机，可配合使用帽指示dB值，频率，电池状态灵敏度可检测-40dB的放电量 （峰峰值1mv时为0dB）尺寸铝制便携箱55×47×20cm重量主机：1.5Kg 全套：8Kg四、结构:

<营口>天正华意电气设备有限公司 营口发货速度快的无局部放电试验装置经销商

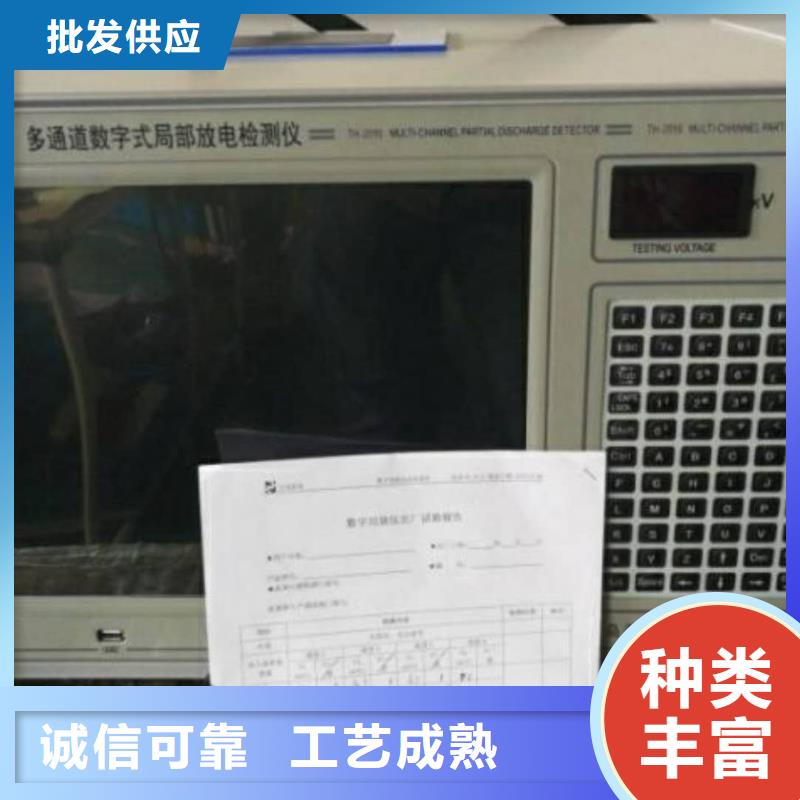

营口手持式超声波局部放电检测仪该便携式局放巡检仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。该便携式局放巡检仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、同轴电缆等组成。图1.1 便携式局放巡检仪二、产品主要特点介绍 1、抗干扰能力较强，检测数据准确利用数字滤波技术，可以有效地现场干扰，在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器，检测频带可覆盖300MHz-1.5GHz（任意频带可选），可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。3、安装简单方便接触式超声传感器可直接贴附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形开口式设计，便于卡装在不同接地线上。4、连接简单方便系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口、光纤三种方式，便于使用。

营口手持式超声波局部放电检测仪TEV测量（主要检测开关柜内部局部放电）1、复合式TEV传感器连接方式取BNC-SMA同轴电缆一条，将BNC端连接到主机CH1通道BNC头上，SMA端则连接到复合式TEV传感器标有“RF-OUT”SMA头上。复合式TEV传感器接线2、主机设置打开主机，点击选择CH1，将当前通道选择到通道1上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为TEV，按F2键设置是否“输出电压”及“单位”。使用复合式TEV传感器进行检测时需要输出电压。3、开始测量点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。AUTORANGE打开单击后主机处于自动触发状态，显示界面通道1则显示为当前复合式TEV传感器检测到的放电信号。无放电信号 有放电信号当开关柜局放测试主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。传感器饱和4、背景噪声开关柜外部的一些源发出的电磁信号也可能在开关柜的外部产生瞬时接地电压，这些源可以是架空线绝缘子、变压器进行套管、强的无线电信号甚至是附近高速公路的车流量。这些也可以在不连接到开关柜的金属体如变电站房门或围栏等金属体上产生瞬时接地电压信号。因此在对开关柜进行检测之前，就应该测量出这些表面上的背景噪声。测量不属于开关柜组成部分的金属体如金属门、金属围栏等的背景噪声。记下三次连续的有关金属体的分贝值和计数，并取中间幅值的读数作为背景测量的读数。

<营口>天正华意电气设备有限公司 营口发货速度快的无局部放电试验装置经销商

营口手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有：DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类（IP代码）GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验（ IEC 61000-4-3：1995）GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（ IEC 61000-4-4：1995）GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌（冲击）抗扰度试验（ IEC 61000-4-5：1995）GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（ IEC 61000-4-11：1994）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成，主机外观如图1：图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制，如启动采样、停止采样、数据同步、高速数据存取以及数据通信。

<营口>天正华意电气设备有限公司 营口发货速度快的无局部放电试验装置经销商

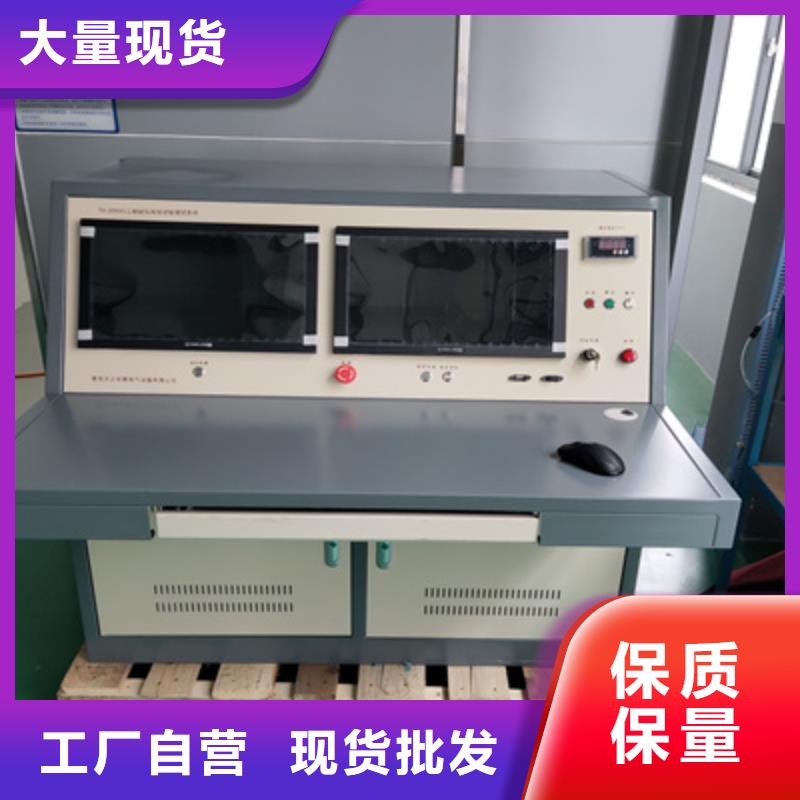

营口手持式超声波局部放电检测仪装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。三、技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道：2个独立测量通道，每个通道支持光、电双输入模式采样精度：12Bit采样速率：每通道60MHz检测灵敏度：1pC测量范围：1pC～100nC本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源： AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带 300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 接触式超声传感器 检测频带 20kHz～120kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带 10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 超声信号、电信号超声测量频带 20kHz～120kHz（中心频率为40kHz）TEV测量频带 10MHz-100MHz 四、主机操作说明4.1 主机面板介绍CHARGE：主机的电源供给，将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。EXT-SYS：用于外同步接线。ON：打开开关主机开始运行（需要长按时间至少在6s以上）。CH1：将传感器检测到的信号高压设备放电信号输入主机。CH2：将传感器检测到的信号高压设备放电信号输入主机。红色船型开关：主机接有源传感器时的供电开关。
